明渠(如市政排水溝、農業灌溉渠、河流支流、工業排污渠)是水資源傳輸與排放的重要載體，其流量數據是水資源管理、環保監測、工程設計的核心依據。超聲波明渠流量計憑借 “非接觸式測量”“適應復雜水質”“自動化程度高” 的特性，突破了傳統接觸式流量計(如浮子式、電磁式)易堵塞、受水質影響大、安裝復雜的局限，能精準監測無壓水流的流量，成為市政、農業、環保、水利等領域的核心監測設備。

　　一、便攜式明渠流量計的定義與核心價值

　　超聲波明渠流量計是一種基于超聲波測距原理，通過測量明渠內水流水位，結合渠道斷面參數與水力公式，間接計算水流流量的集成化監測設備。其核心價值體現在 “非接觸優勢” 與 “場景適配性”：

　　1.非接觸式測量：探頭不直接接觸水流，避免泥沙、雜物堵塞(如農業灌溉水中的秸稈、工業廢水中的懸浮物)，也不會受水體腐蝕性(如化工廢水)影響，大幅降低設備損耗;

　　2.寬范圍適配：支持矩形、梯形、U型、V型等多種明渠斷面，兼容巴氏槽、文丘里槽、三角堰等標準量水設施，可監測流量范圍從 0.01m³/h(小型灌溉渠)到10000m³/h(大型排水干渠);

　　3.自動化與實時性：內置數據采集與傳輸模塊，可實現水位、流量的實時監測(采樣間隔 1-60 秒可調)，數據自動存儲并支持遠程上傳(4G/Wi-Fi/LoRa)，無需人工值守，適用于長期連續監測場景。

　　二、便攜式明渠流量計的構成與技術特性

　　便攜式明渠流量計的性能依賴于 “水位檢測 - 數據計算 - 控制傳輸” 的協同工作，核心構成包括四大模塊：

　　1. 超聲波水位檢測模塊

　　探頭單元：分為單探頭(測單點水位，適用于窄渠 / 均勻水流)與多探頭(測多點水位，適用于寬渠 / 水流不均)，采用高頻超聲波傳感器(頻率 20-40kHz)，測距精度可達±1mm，量程0.1-5m(部分設備支持 10m 量程);

　　信號處理單元：接收探頭反射的超聲波信號，通過 “回聲測距法” 計算探頭與水面的距離(即水位高度)，內置抗干擾算法(如濾波去噪、溫度補償)，可消除水面波動(如風吹、水流沖擊)、溫度變化對測量精度的影響;

　　安裝適配件：配備支架式、壁掛式、吊裝式等安裝結構，適配不同明渠環境(如渠壁平整的市政渠、邊坡陡峭的灌溉渠)，探頭角度可調節(0-90°)，確保超聲波垂直投射至水面。

　　2. 流量計算與控制模塊

　　核心計算單元：內置微處理器，存儲多種水力計算公式 —— 若明渠未加裝量水設施，采用曼寧公式(Q=A×v，A 為斷面面積，v 為流速，v 通過曼寧系數、水力半徑計算);若加裝標準堰槽(如巴氏槽)，直接調用堰槽對應的標準流量曲線(通過水位查算流量)，計算精度可達 ±2%(符合 GB/T 18659-2018《超聲波明渠污水流量計》標準);

　　參數設置單元：搭配觸控屏或按鍵操作界面，可設置渠道參數(斷面尺寸、坡度)、堰槽類型(巴氏槽型號、三角堰角度)、曼寧系數(根據土壤 / 渠壁材質選擇，如混凝土渠n=0.013-0.017.土渠 n=0.025-0.035)，支持參數加密保護，防止誤操作;

　　異?？刂茊卧?/strong>：具備水位超限報警(如高水位預警、低水位斷流提醒)、探頭故障檢測(如信號丟失、量程溢出)功能，觸發報警時自動記錄事件并推送通知(短信 / 平臺告警)，保障監測連續性。

　　3. 數據存儲與傳輸模塊

　　存儲單元：內置Flash存儲器，可存儲≥10萬組數據(含水位、流量、時間戳)，數據保留時長≥10年(斷電不丟失)，支持按時間區間(如小時/日/月)查詢歷史數據;

　　傳輸單元：支持多種通信方式 —— 有線(RS485 / 以太網，適用于近距離實驗室 / 控制室)、無線(4G/NB-IoT/Wi-Fi，適用于野外無有線網絡場景)、低功耗廣域網(LoRa，適用于偏遠地區長距離傳輸)，可對接環保平臺(如國家重點污染源監測平臺)、水利監測系統，實現數據實時共享。

　　4. 供電與防護模塊

　　供電單元：支持市電供電(220V AC)、直流供電(12V DC，適配太陽能電池板)、備用電池(續航≥72小時，應對市電中斷)，滿足不同安裝場景(如市區市政渠、野外灌溉渠);

　　防護單元：主機防護等級≥IP65(防塵防水，可戶外安裝)，探頭防護等級≥IP68(可短期浸泡，應對暴雨積水)，部分設備采用防腐蝕外殼(304 不銹鋼 / 工程塑料)，適應化工廢水等惡劣環境。

　　三、便攜式明渠流量計的工作原理與操作流程

　　便攜式明渠流量計的核心原理是 “水位 - 流量關聯”：通過超聲波測水位，結合明渠斷面特性與水力公式，間接計算流量，具體流程如下：

　　1. 核心工作原理

　　(1)水位測量原理(回聲測距法)

　　超聲波探頭垂直向水面發射高頻超聲波信號，信號接觸水面后反射回探頭;設備記錄信號 “發射 - 接收” 的時間差，結合超聲波在空氣中的傳播速度(v，受溫度影響，設備通過溫度傳感器實時補償)，通過公式 “水位高度(H)= 探頭安裝高度 - (v×t/2)” 計算出實際水位 —— 例如：探頭安裝高度1.5m，信號傳播時間0.002 秒，超聲波速度 340m/s，則水位高度 = 1.5 -(340×0.002/2)=1.16m。

　　(2)流量計算原理(分場景適配)

　　無堰槽明渠（自然渠道）：先根據水位(H)與渠道斷面尺寸(如矩形渠寬 B)計算過水?dāng)嗝婷娣e(A=B×H，梯形渠A=(B1+B2)×H/2.B1、B2 為上下底寬);再通過曼寧公式計算流速(v= (1/n)×R^(2/3)×I^(1/2)，n為曼寧系數，R為水力半徑，I 為渠道坡度);最終流量 Q=A×v。

　　有標準堰槽明渠（人工量水設施）：標準堰槽(如巴氏槽)的流量與水位呈固定數學關系(由實驗標定)，設備直接調用預設的堰槽流量公式 —— 例如：90° 三角堰的流量Q=1.414×H^(2.5)(Q單位 m³/h，H 單位 m)，只需代入測量的水位 H，即可快速計算流量。

　　2. 典型操作流程

　　現場勘測與選型：測量明渠斷面尺寸(寬、深、坡度)，判斷是否加裝堰槽(水流不穩定、斷面不規則時建議加裝巴氏槽)，根據量程、環境(如是否有腐蝕性)選擇適配的流量計型號;

　　設備安裝：將探頭安裝在渠道平直段(避開彎道、漩渦，確保水流均勻)，探頭與水面垂直距離預留 0.3-1m(避免水位波動超出量程);主機安裝在干燥通風處(如渠邊配電箱、控制室)，連接探頭線纜與供電線;

　　參數配置：通過主機界面設置渠道參數(斷面類型、尺寸、坡度)、堰槽類型(無 / 巴氏槽 / 三角堰)、曼寧系數、采樣間隔(如 5 秒 / 次)、傳輸方式(如 4G 上傳至平臺);

　　校準與試運行：用卷尺人工測量實際水位，與設備顯示水位對比(誤差應≤±1mm);若加裝堰槽，可用標準流量裝置(如容積法)校準設備計算的流量，確保誤差≤±2%;試運行24小時，檢查數據存儲與上傳是否正常;

　　日常監測與數據查看：設備自動實時監測水位、計算流量，可通過主機屏幕查看實時數據與趨勢曲線;遠程端(手機 APP / 電腦平臺)查看歷史數據、下載報表(如日流量統計、月累計流量)。

　　四、便攜式明渠流量計的應用場景

　　便攜式明渠流量計因非接觸、易維護、適配廣的特性，廣泛應用于無壓水流監測的核心領域：

　　1. 市政排水與污水處理領域

　　雨水管網監測：安裝在市政雨水干渠、雨水泵站進水口，實時監測降雨期間的雨水流量，評估管網排水能力，預警內澇風險(如水位超推送高水位告警);

　　污水處理廠監測：用于廠區進水渠(監測污水進廠流量，核算處理負荷)、出水渠(監測達標排放流量，符合環保部門 “排污許可” 監測要求)，數據自動上傳至環保監測平臺，避免人工造假。

　　2. 農業灌溉與水資源管理領域

　　灌區流量計量：安裝在農田灌溉渠、水庫放水渠，監測灌溉用水量(如每畝地灌溉流量、日累計用水量)，實現 “按量收費”(節水灌溉政策要求)，避免水資源浪費;

　　地下水超采治理：用于機井灌溉渠出口，監測地下水開采后的灌溉流量，數據對接水資源管理平臺，管控超采區域的用水量(如華北地下水超采區的監測)。

　　3. 環保監測與工業排污領域

　　企業排污監測：安裝在工業企業排污口(如化工、印染、食品廠的廢水排放渠)，實時監測廢水排放量，若流量突增(可能為偷排)，立即觸發報警并上傳數據至環保部門，實現 “實時監管”;

　　地表水監測：安裝在河流支流、湖泊入河口，監測流域內徑流流量，結合水質數據(如 COD、氨氮)，計算污染物通量(污染物總量 = 濃度 × 流量)，評估流域污染負荷。

　　4. 水利工程與應急監測領域

　　小型水利工程：用于灌區渡槽、小型水庫泄洪渠，監測輸水 / 泄洪流量，為工程調度(如灌溉放水時間、泄洪量控制)提供數據支撐;

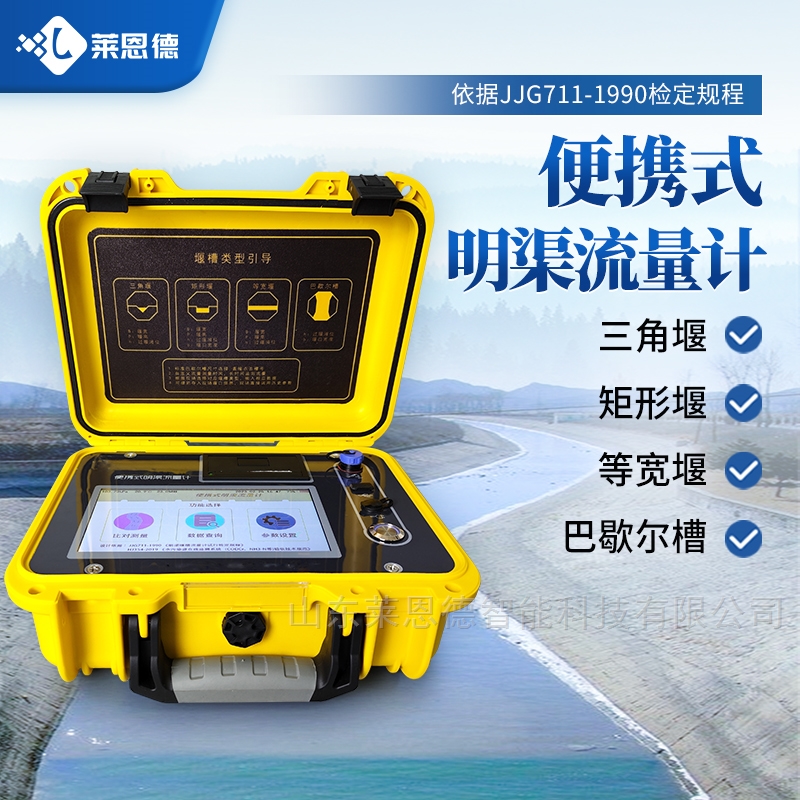

　　應急監測場景：在暴雨、洪水、水污染事故(如企業偷排導致河流污染)時，便攜式超聲波明渠流量計(重量≤5kg，續航≥8 小時)可快速部署，臨時監測流量，支撐應急處置(如計算污染擴散范圍、調配應急物資)。

　　五、使用便攜式明渠流量計的注意事項與維護要點

　　為保障設備精度與使用壽命，使用便攜式明渠流量計時需注意以下事項：

　　1. 前期使用與操作規范

　　安裝選址關鍵：必須安裝在渠道平直段(上游平直段長度≥10倍渠道寬，下游≥5倍)，避開橋墩、閘門、水草密集區 —— 若水流有漩渦，會導致水面波動，影響水位測量精度(誤差可能增至 ±5mm以上);

　　參數設置準確：曼寧系數需根據渠壁材質選擇(如土渠 n=0.025.混凝土渠 n=0.015)，設置錯誤會導致流速計算偏差(如n偏小10%，流速偏大約 6%，流量偏大 6%);堰槽型號需與實際安裝一致(如誤將 1 號巴氏槽設為 2 號，流量計算誤差可達 ±10%);

　　定期人工校準：每3個月用卷尺人工測量水位(選3個不同水位點)，與設備數據對比，若誤差超±2mm，需重新校準探頭(通過主機 “校準” 功能，輸入人工測量的水位值，設備自動修正)。

　　2. 日常維護與故障處理

　　探頭清潔：每1-2個月檢查探頭表面(尤其是野外環境)，若有灰塵、油污、蜘蛛網，用軟布蘸清水擦拭(避免用有機溶劑，防止損壞探頭);若渠道內有大量水草，需定期清理(水草覆蓋水面會阻擋超聲波信號);

　　線纜與供電檢查：每周檢查探頭線纜是否破損(尤其是戶外安裝，避免老鼠咬斷、雨水浸泡短路);太陽能供電設備需每月清理太陽能板表面灰塵(保證發電效率，避免續航不足);

　　故障排查：若設備顯示 “無水位信號”，先檢查探頭是否被遮擋(如水草、雜物)，再檢查線纜連接;若流量數據異常(如突增突降)，排查是否為水流波動(如暴雨、閘門開關)，或曼寧系數、斷面參數設置錯誤;

　　數據備份：每月導出歷史數據(存儲至電腦/U 盤)，防止設備故障導致數據丟失;長期停用(如冬季灌溉渠斷流)時，需斷開電源，將探頭拆下存放(避免低溫凍損)。

　　六、便攜式明渠流量計的發展趨勢

　　便攜式明渠流量計作為無壓水流監測的核心設備，其技術發展正朝著 “更智能、更精準、更低碳” 方向推進：未來將集成AI算法(如通過多探頭數據識別水流漩渦、水草遮擋，自動修正測量誤差)，實現 “自診斷、自校準”;便攜式設備將進一步輕量化(重量≤3kg)、長續航(太陽能 + 鋰電池續航≥30天)，適配更多野外應急場景;同時，低功耗設計(如 NB-IoT 模塊功耗≤10μA)將降低運行成本，支持偏遠地區長期無人值守監測。

　　綜上，便攜式明渠流量計通過非接觸式測量突破了傳統設備的局限，為水資源管理、環保監管、農業節水提供了高效數據支撐。在 “雙碳” 目標、節水優先政策背景下，其應用將更廣泛，成為守護水資源可持續利用、保障水環境安全的關鍵裝備。
